Trung Quốc công bố phương pháp mới: biến mô hình 2D thành cấu trúc quang học 3D trên tấm bán dẫn chỉ trong vài giây. Rút ngắn thời gian hơn 100 lần, mở đường cho chip AI mới.
Phân Tích Chuyên Sâu Phương Pháp Chế Tạo Quang Học 3D Mới: Bước Đột Phá Công Nghệ Bán Dẫn
Nghiên cứu đột phá từ các nhà khoa học Trung Quốc đã mở ra một kỷ nguyên mới trong lĩnh vực chế tạo cấu trúc quang học 3D, với tiềm năng cách mạng hóa ngành công nghiệp bán dẫn. Phương pháp mới này không chỉ giải quyết các hạn chế cố hữu của kỹ thuật truyền thống mà còn thiết lập một tiêu chuẩn mới về tốc độ và hiệu quả sản xuất. Đây là một bước tiến vượt bậc, không chỉ về mặt công nghệ vật liệu mà còn về quy trình sản xuất, hứa hẹn thúc đẩy sự phát triển của nhiều ứng dụng công nghệ cao, đặc biệt là trong lĩnh vực trí tuệ nhân tạo (AI).
Tối Ưu Hóa Quy Trình Sản Xuất: Từ Nối Tiếp Đến Song Song

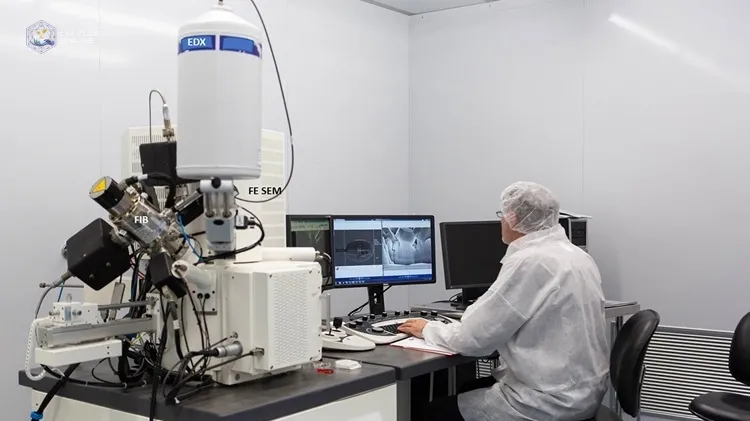

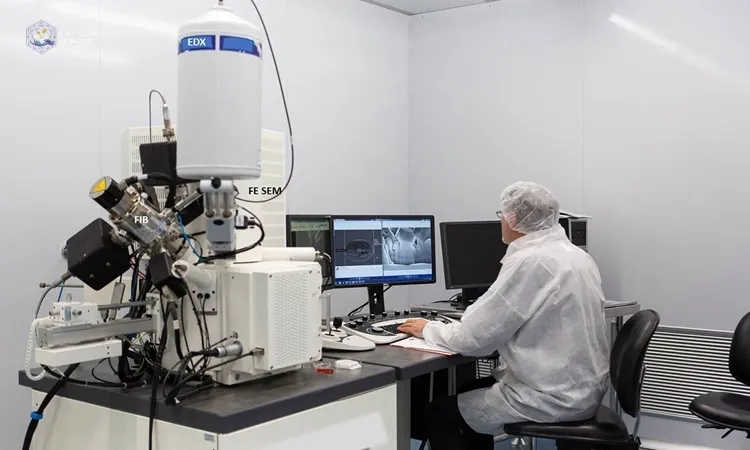

Điểm cốt lõi trong nghiên cứu này là sự chuyển đổi từ quy trình chế tạo nối tiếp sang quy trình sản xuất song song. Các phương pháp truyền thống như sử dụng chùm ion tập trung (FIB) để chạm khắc từng cấu trúc một, dù đạt độ chính xác cao ở cấp nanomet, lại vô cùng chậm, tốn kém và hoàn toàn không phù hợp với yêu cầu sản xuất công nghiệp quy mô lớn. FIB được biết đến với khả năng xử lý bề mặt chính xác và phân tích vật liệu, nhưng khi cần sản xuất hàng loạt, quy trình nối tiếp của nó trở thành một rào cản lớn. Thay vào đó, phương pháp mới do nhóm nghiên cứu phát triển cho phép biến đổi hàng nghìn cấu trúc nano 2D thành dạng hình học 3D trên toàn bộ tấm bán dẫn cỡ 10 cm chỉ trong vài giây. Sự thay đổi cơ bản này không chỉ giảm thiểu đáng kể thời gian sản xuất từ nhiều giờ xuống còn tích tắc mà còn mở ra cánh cửa cho việc giảm chi phí đáng kể và tăng khả năng mở rộng quy mô, điều mà ngành công nghiệp bán dẫn luôn khao khát.
Ưu Điểm Vượt Trội của Kỹ Thuật Chế Tạo Mới
Kỹ thuật chế tạo mới này sở hữu nhiều ưu điểm nổi bật, khắc phục hoàn toàn những nhược điểm của FIB. Một trong những lợi ích rõ ràng nhất là tốc độ: quy trình mới nhanh hơn FIB tới 100 lần. Điều này có nghĩa là thay vì gia công lặp đi lặp lại từng cấu trúc riêng lẻ, kỹ thuật mới phơi toàn bộ tấm bán dẫn dưới chùm ion rộng. Kết hợp chùm ion rộng này với nguyên lý tự gấp kiểu origami, các cấu trúc nano 2D được thiết kế sẵn sẽ tự động gập lại thành dạng hình học 3D một cách đồng thời. Phương pháp này không chỉ tối ưu hóa thời gian mà còn đạt được độ đồng đều ấn tượng. Theo nghiên cứu, phương pháp sản xuất mới đạt độ đồng đều góc trên 97%, một con số cực kỳ quan trọng đối với các ứng dụng quang học, nơi sự phân bố đều của cường độ ánh sáng hoặc màu sắc theo các góc nhìn khác nhau là yếu tố then chốt. Khả năng xử lý toàn bộ bề mặt tấm bán dẫn đồng thời mà vẫn duy trì độ chính xác ở cấp độ nano là minh chứng cho sự tinh vi và hiệu quả của công nghệ này.
Đây là một bước tiến mang tính đột phá, hứa hẹn mở rộng đáng kể khả năng ứng dụng của các thiết bị quang tử.
Khai Phá Tiềm Năng của Cấu Trúc Quang Học 3D
Việc mở rộng cấu trúc quang học từ 2D lên 3D không chỉ là một thay đổi về mặt hình học mà còn mở khóa một loạt các khả năng mới về chức năng và hiệu suất. Trong không gian 2D, các đường dẫn tín hiệu quang học bị giới hạn, dẫn đến mật độ tích hợp thấp và dễ xảy ra nhiễu chéo. Ngược lại, với cấu trúc 3D, các nhà nghiên cứu có thể xây dựng các đường dẫn phức tạp hơn nhiều, cho phép đạt được mật độ tích hợp cao hơn đáng kể. Điều này đồng nghĩa với việc có thể tích hợp nhiều thành phần hơn trên cùng một diện tích chip, tăng cường hiệu năng tổng thể. Hơn nữa, cấu trúc 3D còn giúp giảm nhiễu chéo giữa các kênh tín hiệu, một vấn đề nan giải trong các thiết bị quang học và điện tử hiện đại. Khả năng giảm nhiễu này không chỉ cải thiện độ tin cậy và độ chính xác của dữ liệu mà còn mở ra những chức năng và ứng dụng mới mà trước đây khó hoặc không thể thực hiện được với thiết kế 2D. Từ các bộ xử lý quang học đến các cảm biến tinh vi, tiềm năng của cấu trúc 3D là vô hạn, thúc đẩy ranh giới của công nghệ hiện có.
Tầm Quan Trọng Chiến Lược Trong Ngành Công Nghiệp AI và Chip Quang Học
Phương pháp chế tạo mới này mang ý nghĩa chiến lược cực kỳ quan trọng trong bối cảnh cuộc đua phát triển phần cứng AI thế hệ tiếp theo đang diễn ra sôi nổi. Chip quang học, với khả năng truyền dữ liệu bằng ánh sáng thay vì điện, đang trở thành trung tâm của sự chú ý vì chúng có thể vượt qua những hạn chế về băng thông và năng lượng mà chip điện tử truyền thống đang đối mặt. Khi khối lượng dữ liệu khổng lồ cần được xử lý trong các ứng dụng AI ngày càng tăng, các giải pháp truyền tải quang học cung cấp tốc độ cao hơn và tiêu thụ ít năng lượng hơn đáng kể, giảm thiểu vấn đề nhiệt và tắc nghẽn dữ liệu. Sự thành công của phương pháp chế tạo 3D này cung cấp một công cụ mạnh mẽ để sản xuất các chip quang học phức tạp và hiệu quả hơn, thúc đẩy sự phát triển của các bộ xử lý AI, mạng neural và các hệ thống học máy. Các công ty lớn trong ngành công nghệ như Intel, TSMC, Ayar Labs và Lightmatter đã và đang đầu tư mạnh vào công nghệ quang học, cho thấy sự công nhận rộng rãi về vai trò tương lai của nó. Phương pháp mới của Trung Quốc có thể đẩy nhanh đáng kể quá trình thương mại hóa và ứng dụng rộng rãi của chip quang học trong các trung tâm dữ liệu, siêu máy tính và thiết bị AI cạnh.
Ảnh Hưởng Đến Tương Lai Sản Xuất Bán Dẫn và Nghiên Cứu Vật Liệu
Tác động của nghiên cứu này không chỉ giới hạn trong lĩnh vực chip quang học cho AI mà còn lan rộng ra toàn bộ ngành công nghiệp sản xuất bán dẫn và nghiên cứu vật liệu. Khả năng chế tạo các cấu trúc 3D phức tạp với tốc độ và chi phí hiệu quả chưa từng có sẽ thúc đẩy sự đổi mới trong thiết kế và chức năng của nhiều loại thiết bị điện tử. Điều này có thể dẫn đến việc phát triển các cảm biến nhỏ gọn hơn, hiệu quả hơn, các hệ thống truyền thông quang học tiên tiến hơn và thậm chí là các thành phần mới cho điện toán lượng tử. Đối với nghiên cứu vật liệu, phương pháp này cung cấp một công cụ mạnh mẽ để khám phá các đặc tính quang học của vật liệu trong các cấu hình 3D phức tạp, mở ra những con đường mới cho việc thiết kế vật liệu với các chức năng tùy chỉnh. Việc giảm thiểu thời gian và chi phí sản xuất sẽ khuyến khích các nhà nghiên cứu và kỹ sư thử nghiệm nhiều ý tưởng thiết kế hơn, từ đó tăng tốc chu kỳ đổi mới. Sự thay đổi paradigm từ chế tạo nối tiếp sang song song, kết hợp với kỹ thuật tự gấp kiểu origami, là một minh chứng cho tư duy sáng tạo trong kỹ thuật vi mô, tạo tiền đề cho những tiến bộ vượt bậc khác trong tương lai gần của ngành công nghiệp công nghệ cao toàn cầu.
