Trung Quốc Ra Mắt Chip Nhớ Lượng Tử Siêu Tiết Kiệm Điện Cho AI

Các nhà nghiên cứu tại Đại học Phúc Đán, Trung Quốc, đã phát triển chip nhớ lượng tử 2D đột phá. Công nghệ này giúp AI chạy trên điện thoại cực nhanh, ít tốn điện và giữ dữ liệu vĩnh viễn, vượt trội so với chip hiện nay.

Giới thiệu công nghệ chip đột phá từ Đại học Phúc Đán

Bối cảnh và Đội ngũ nghiên cứu

Nghiên cứu về chip mới từ Đại học Phúc Đán, Thượng Hải, không chỉ là một tin tức công nghệ đơn thuần mà còn là dấu hiệu cho thấy sự dịch chuyển trong cuộc đua phát triển bán dẫn toàn cầu. Đại học Phúc Đán là một trong những cơ sở nghiên cứu hàng đầu Trung Quốc, và việc công trình được dẫn dắt bởi Giáo sư vi điện tử Zhou Peng – một chuyên gia đầu ngành – càng củng cố tính xác thực và tầm vóc của phát minh này. Việc công bố chi tiết thiết bị đột phá trên tạp chí Science vào ngày 16/7/2024 không chỉ khẳng định chất lượng khoa học mà còn đảm bảo sự lan tỏa rộng rãi trong cộng đồng nghiên cứu quốc tế. Đối với SEO, đây là một nội dung mang tính chất “tin tức nóng hổi” và “nghiên cứu đột phá”, có khả năng thu hút lưu lượng truy cập cao từ những người quan tâm đến công nghệ AI, chip bán dẫn và đổi mới từ châu Á.

Định nghĩa và Mục tiêu của Công nghệ Mới

Trọng tâm của công nghệ này là “bộ nhớ flash lượng tử hai chiều”, một khái niệm phức tạp nhưng có tác động rất thực tế: cho phép mô hình AI chạy trên điện thoại với mức tiêu thụ điện tối thiểu. Mục tiêu rõ ràng là giải quyết một trong những thách thức lớn nhất của kỷ nguyên di động và AI: làm thế nào để tích hợp sức mạnh tính toán khổng lồ của AI vào các thiết bị nhỏ gọn, chạy bằng pin mà không làm giảm hiệu suất hay tuổi thọ pin. Công nghệ này hứa hẹn cải thiện đáng kể tốc độ và hiệu suất tiêu thụ điện của các hệ thống máy tính tương lai, mở ra cánh cửa cho các ứng dụng AI tiên tiến trực tiếp trên thiết bị, giảm phụ thuộc vào đám mây và nâng cao trải nghiệm người dùng.

Ưu điểm vượt trội của bộ nhớ flash lượng tử hai chiều

Phá vỡ giới hạn truyền thống: Tốc độ, Hiệu suất và Lưu trữ dữ liệu

Điểm đột phá nhất của công nghệ chip mới này là khả năng kết hợp ba ưu điểm vốn rất khó đạt được cùng lúc trong các công nghệ bộ nhớ hiện nay: tốc độ cao, mức tiêu thụ điện thấp và khả năng duy trì dữ liệu mà không cần nguồn điện. Đây là một “thánh chén” đối với ngành công nghiệp bộ nhớ. Hiện tại, người dùng thường phải đánh đổi giữa tốc độ (như DRAM) và khả năng lưu trữ bền vững (như NAND flash). Chip mới từ Đại học Phúc Đán loại bỏ sự đánh đổi này, mang lại một giải pháp toàn diện. Điều này không chỉ cải thiện hiệu suất cho các tác vụ tính toán phức tạp mà còn kéo dài đáng kể thời lượng pin cho thiết bị di động, đồng thời đảm bảo dữ liệu luôn an toàn và sẵn sàng mà không tốn năng lượng duy trì.

Đáp ứng nhu cầu tính toán của Trí tuệ nhân tạo tổng quát (AGI)

Nhóm nghiên cứu đã nhận định chính xác rằng công nghệ này có thể đáp ứng nhu cầu tính toán ngày càng tăng của trí tuệ nhân tạo tổng quát (AGI). AGI, vốn đòi hỏi khả năng xử lý và lưu trữ dữ liệu nhanh chóng, hiệu quả hơn rất nhiều so với AI chuyên biệt hiện tại, đang đối mặt với những rào cản lớn về phần cứng. Bộ nhớ flash lượng tử hai chiều với ưu điểm về tốc độ, hiệu suất năng lượng và khả năng lưu trữ bền vững là mảnh ghép còn thiếu để hiện thực hóa AGI trên các thiết bị biên. Điều này sẽ cho phép các hệ thống AI tự học hỏi, thích nghi và thực hiện nhiều tác vụ phức tạp một cách độc lập trên điện thoại thông minh hoặc các thiết bị IoT mà không cần kết nối liên tục với các máy chủ đám mây, mở ra kỷ nguyên mới về AI cá nhân và siêu thông minh.

So sánh và Vượt qua thách thức của các công nghệ bộ nhớ hiện hành

Hạn chế của DRAM và 3D NAND

Để hiểu rõ hơn về tầm quan trọng của phát minh này, cần nhìn lại những hạn chế của các công nghệ bộ nhớ chủ đạo hiện nay. DRAM (Dynamic Random-Access Memory) nổi bật với tốc độ đọc/ghi dữ liệu cực nhanh, rất phù hợp cho các tác vụ tính toán hiệu suất cao. Tuy nhiên, nhược điểm chí mạng của nó là tính “dễ bay hơi” (volatile) – tất cả thông tin sẽ bị mất khi tắt nguồn, đòi hỏi phải tiêu thụ năng lượng liên tục để duy trì dữ liệu. Ngược lại, bộ nhớ flash 3D NAND có khả năng lưu trữ dữ liệu bền vững trong nhiều năm mà không cần nguồn điện, nhưng lại có tốc độ đọc và ghi thông tin chậm hơn đáng kể. Sự mâu thuẫn giữa tốc độ và khả năng lưu trữ bền vững là rào cản lớn trong việc thiết kế các hệ thống tính toán hiệu quả và tiết kiệm năng lượng, đặc biệt cho các ứng dụng AI đòi hỏi cả hai.

Giải pháp đột phá từ bộ nhớ flash lượng tử

Sau hơn một thập kỷ nghiên cứu tại Phòng thí nghiệm quốc gia về chip và hệ thống tích hợp cùng với Trường mạch tích hợp và điện tử vi mô – nano của Đại học Phúc Đán, nhóm nghiên cứu đã vượt qua những hạn chế này. Họ không chỉ phát triển công nghệ lưu trữ điện tích bán dẫn nhanh nhất cho đến nay mà còn đặt ra mục tiêu cao hơn: lưu trữ một bit thông tin chỉ bằng một electron duy nhất. Việc sử dụng một electron để đại diện cho một bit thông tin là một thành tựu đáng kinh ngạc, cho phép tạo ra bộ nhớ nhỏ nhất và tiết kiệm điện hết mức có thể, đẩy giới hạn của công nghệ bộ nhớ đến cấp độ lượng tử. Đây là bước nhảy vọt quan trọng để tạo ra chip nhớ có hiệu suất và hiệu quả năng lượng chưa từng có.

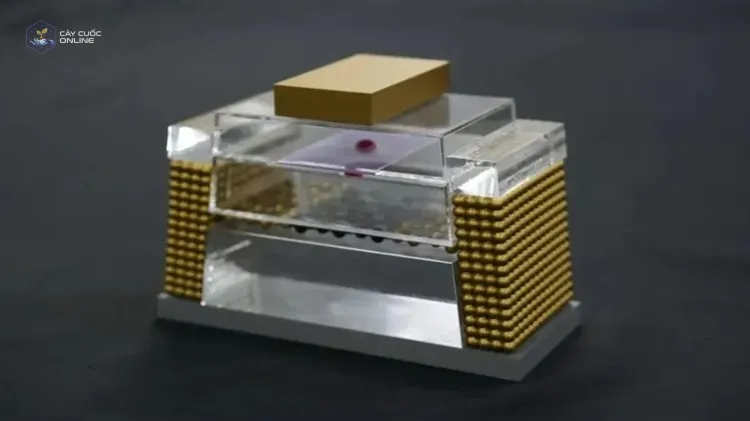

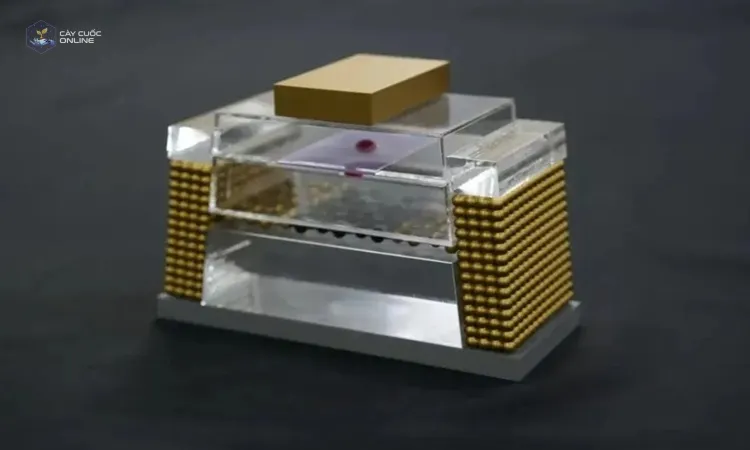

Chip nhớ flash với lớp graphene ngăn electron thoát ra. Ảnh: Science
Chip nhớ flash với lớp graphene ngăn electron thoát ra. Ảnh: Science

Chip nhớ flash với lớp graphene ngăn electron thoát ra, minh họa cho sự tinh vi trong cấu trúc vật lý và vật liệu mà công nghệ này sử dụng để đạt được khả năng lưu trữ và kiểm soát electron ở cấp độ cơ bản nhất.

Cơ chế hoạt động và tiềm năng của chip nhớ dựa trên electron đơn

Nguyên lý lưu trữ một bit thông tin bằng một electron

Việc lưu trữ một bit thông tin chỉ bằng một electron là một thành tựu mang tính cách mạng trong khoa học vật liệu và kỹ thuật bán dẫn. Trong các bộ nhớ truyền thống, một bit dữ liệu thường được biểu diễn bởi một lượng lớn electron, đòi hỏi không gian lớn hơn và năng lượng cao hơn để vận hành. Bằng cách thu nhỏ quy trình này xuống cấp độ electron đơn, chip mới có thể đạt được mật độ lưu trữ cực kỳ cao và mức tiêu thụ năng lượng tối thiểu. Điều này không chỉ giúp giảm đáng kể kích thước vật lý của chip, phù hợp với các thiết bị di động nhỏ gọn, mà còn giảm lượng nhiệt sinh ra và kéo dài tuổi thọ pin, đồng thời tăng cường tốc độ xử lý dữ liệu nhờ vào khả năng điều khiển chính xác các hạt cơ bản.

Ứng dụng vật liệu bán dẫn hai chiều và cơ học lượng tử

Thành công của công nghệ này dựa trên sự kết hợp tài tình giữa nguyên lý cơ bản của cơ học lượng tử và việc ứng dụng vật liệu bán dẫn hai chiều. Các nhà nghiên cứu ở Đại học Phúc Đán đã phát triển công nghệ flash lượng tử giúp điều khiển và lưu trữ chính xác một electron bằng cách tận dụng các đặc điểm độc đáo của vật liệu bán dẫn hai chiều. Những vật liệu này, với cấu trúc siêu mỏng ở cấp độ nguyên tử, cho phép kiểm soát tốt hơn hành vi của electron và giảm thiểu hiện tượng rò rỉ điện tích. Điều này đã giúp họ thiết kế một thiết bị mới cho phép điều khiển electron riêng lẻ với độ tin cậy cao. Lần đầu tiên họ quan sát trực tiếp hành vi này ở điều kiện thực, là một minh chứng quan trọng cho tính khả thi của công nghệ.

Tác động và Triển vọng tương lai của công nghệ chip mới

Thay đổi cuộc chơi cho AI trên thiết bị di động

Tác động rõ ràng nhất của công nghệ chip mới này là khả năng “thay đổi cuộc chơi” cho AI trên thiết bị di động. Hiện tại, nhiều ứng dụng AI phức tạp vẫn phụ thuộc vào việc xử lý trên đám mây do giới hạn về hiệu suất và năng lượng của chip di động. Với bộ nhớ flash lượng tử hai chiều, các mô hình AI có thể chạy trực tiếp trên điện thoại thông minh, máy tính bảng và các thiết bị biên khác với tốc độ cao và tiêu thụ năng lượng thấp. Điều này không chỉ giúp giảm độ trễ, cải thiện trải nghiệm người dùng mà còn tăng cường quyền riêng tư dữ liệu khi ít thông tin phải gửi lên các máy chủ bên ngoài. Khả năng xử lý AI cục bộ sẽ mở ra cánh cửa cho các tính năng thông minh hơn, cá nhân hóa hơn và hoạt động độc lập hơn, từ trợ lý ảo siêu thông minh đến các ứng dụng nhận diện hình ảnh và ngôn ngữ phức tạp.

Hướng phát triển tiếp theo và ý nghĩa toàn cầu

Mặc dù đã đạt được những thành tựu khoa học đáng kinh ngạc, việc đưa công nghệ chip mới này từ phòng thí nghiệm ra sản xuất hàng loạt vẫn cần thời gian và đầu tư. Các bước tiếp theo sẽ bao gồm việc tối ưu hóa quy trình sản xuất, kiểm tra độ bền và độ tin cậy ở quy mô lớn, cũng như giảm chi phí. Tuy nhiên, tiềm năng của bộ nhớ flash lượng tử hai chiều là vô cùng lớn, không chỉ giới hạn ở thiết bị di động mà còn có thể mở rộng sang các lĩnh vực khác như máy chủ, trung tâm dữ liệu, điện toán biên và các hệ thống tính toán hiệu năng cao. Phát minh này không chỉ khẳng định vị thế của Trung Quốc trong lĩnh vực công nghệ bán dẫn tiên tiến mà còn tạo ra một tiêu chuẩn mới cho toàn bộ ngành công nghiệp, thúc đẩy các cường quốc công nghệ khác tăng cường nghiên cứu và phát triển để không bị bỏ lại phía sau.
